FTTR / FTTx Cabling Solutions: คู่มือการเดินสายไฟเบอร์ออปติกภายในอาคารและบ้านพัก (Building + Villa)

ระบบ FTTR / FTTx Cabling Solutions คือโซลูชันสำหรับการเดินสายไฟเบอร์ออปติก (Fiber Optic) ภายในอาคารสูงและบ้านพัก โดยออกแบบให้รองรับอินเทอร์เน็ตความเร็วสูง เสถียร และครอบคลุมทุกพื้นที่ ด้วยการใช้สาย FTTR ที่มีขนาดเล็ก ทนทาน และติดตั้งง่ายกว่าสายไฟเบอร์แบบเดิม

โซลูชันนี้เหมาะสำหรับทั้ง คอนโดมิเนียม อาคารสำนักงาน และบ้านเดี่ยว (Villa) โดยอุปกรณ์หลักที่ใช้ทั้งหมดผลิตโดย LINK (American Cabling Brand) ซึ่งได้มาตรฐานระดับสากล

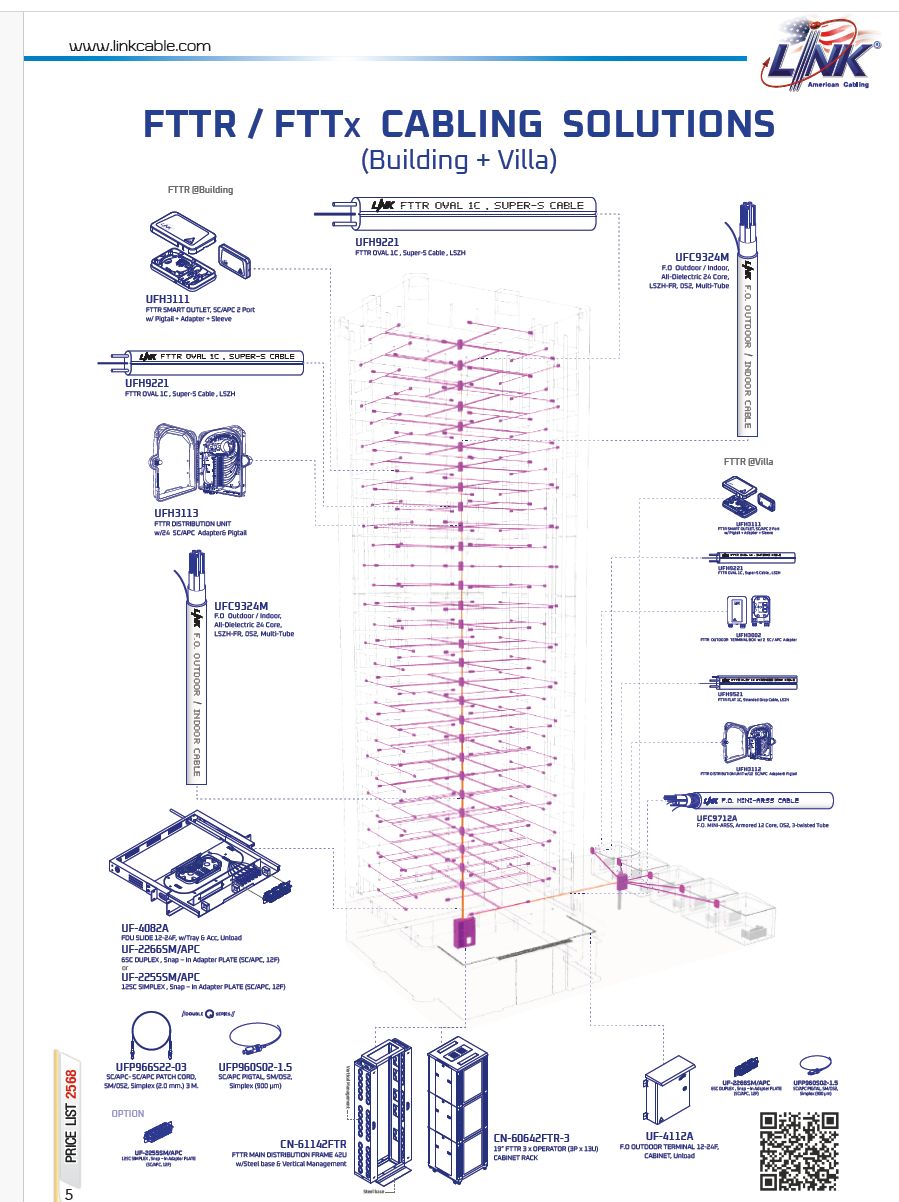

จากภาพ FTTR / FTTx Cabling Solutions (Building + Villa) ของแบรนด์ LINK แสดงผังการเดินสายไฟเบอร์ออปติกแบบครบวงจรในอาคารและบ้าน โดยสามารถสรุปขั้นตอนการเดินสายได้ดังนี้ครับ 👇

🏢 ส่วนของอาคาร (Building)

1. สายหลักจากภายนอกเข้าสู่อาคาร

• ใช้สาย UFC912A (F.O. Indoor/Outdoor Cable, Armored 12 Core, G.652D)
  → เดินจากจุด F.O. Outdoor Terminal (UF-412A) เข้าสู่ห้อง MDF หรือ Main Distribution Frame

2. จุดกระจายสายหลัก (Main Distribution Frame)

• ใช้ชุด CN-61142FTR (FTTR Main Distribution Frame)
  → สำหรับบริหารและแยกสายขึ้นแต่ละชั้น พร้อมระบบ Vertical Management

• ภายในจะติดตั้งอุปกรณ์ต่อไปนี้

  • UF-4082A FTTx Module Adapter Plate

  • UF-22655M/APC หรือ UF-22655M/APC (Adapter Plate SC/APC)

  • สายแพทช์คอร์ด UFP906502-1.5 (SC/APC Patch Cord 1.5 m)

  • สาย SC/APC Simplex UFP965223-03 สำหรับเชื่อมโยงในกรอบ Distribution

3. สาย Backbone ในอาคาร

• เดินสาย UFC9324M (F.O. Outdoor & Indoor Cable, LSZH, G.657A, Multi-Tube)
  → จาก MDF ขึ้นไปยังจุด Distribution Unit ของแต่ละชั้น

4. จุดกระจายสัญญาณแต่ละชั้น

• ใช้ UFH3113 (FTTR Distribution Unit with SC/APC Adapter & Pigtail)
  → รับสัญญาณจาก Backbone และเชื่อมต่อเข้าสู่สายภายในห้อง

5. สายภายในห้องพัก/ยูนิต

• ใช้สาย UFH9221 (FTTR OVAL 1C, Super-S Cable, LSZH)
  → เดินเข้าแต่ละห้องจนถึงจุดปลายทาง

6. จุดปลายทางภายในห้อง (Smart Outlet)

• ใช้ UFH3111 (FTTR Smart Outlet SC/APC 1 Port with Pigtail + Adapter + Sleeve)
  → เป็นปลั๊กพอร์ตเชื่อมต่อ ONT หรืออุปกรณ์ Internet ภายในห้อง

🏠 ส่วนของบ้าน (Villa)

• โครงสร้างเหมือนกับอาคารแต่ใช้ระยะทางสั้นกว่า

  • เดินสายจาก UF-412A (Outdoor Terminal) เข้าตู้ย่อยภายในบ้าน

  • ใช้สาย UFC9324M หรือ UFH9221 ภายในบ้าน

  • จบที่ UFH3111 Smart Outlet ภายในห้อง

⚙️ อุปกรณ์เสริมและ Option

• UF-PB553MA/MC : Fiber Patch Box Wall Mount

• UFP908010-1.5 : Simplex Patch Cord 1.5 m

• UF-61142FTR / CN-60642FTR-3 : ตู้ Rack ขนาด 12U–42U สำหรับติดตั้ง MDF และ ODF

• ใช้ชุด Plate, Adapter, และสาย Patch Cord แบบ SC/APC เพื่อให้สัญญาณคงคุณภาพสูงสุด

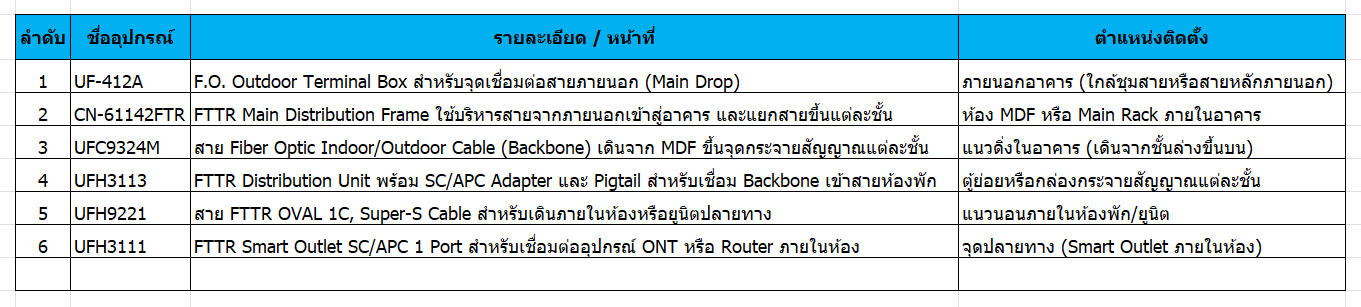

📊 สรุปการเชื่อมโยงสายโดยรวม
