Fiber Optic Building Riser Cabling Solutions

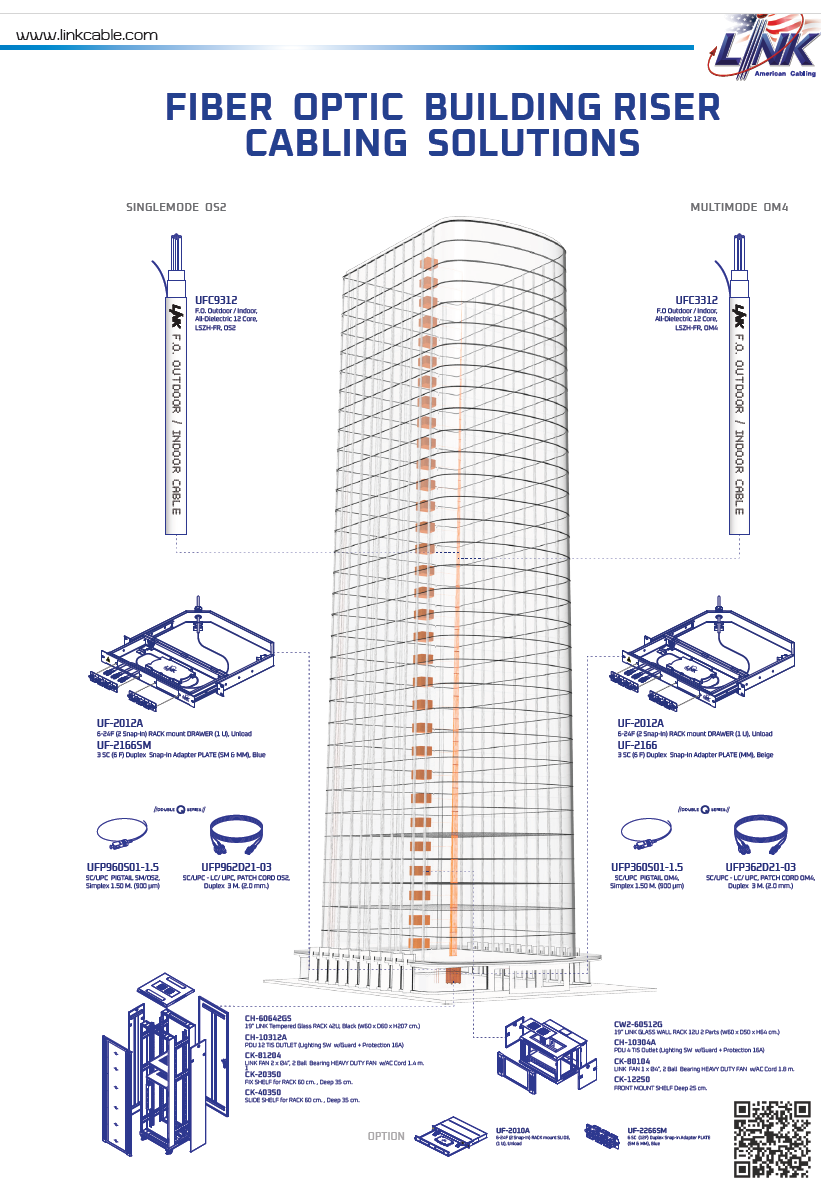

จากภาพ Fiber Optic Building Riser Cabling Solutions ผมสรุปวิธีการเดินสายและอุปกรณ์ประกอบให้เข้าใจง่าย ๆ แบบนี้ครับ:

🔹 แนวคิดหลักของการเดินสาย

ใช้สาย Fiber Optic (Singlemode OS2 หรือ Multimode OM4) เดินเป็น Riser Cable ขึ้นตามแนวดิ่งกลางอาคาร

 สายจะถูกจัดการผ่าน Fiber Distribution Frame (FDF) หรือ Rack Mount Drawer ในแต่ละชั้น

 มีการเชื่อมต่อด้วย Patch Cord / Pigtail และ Adapter Plate เพื่อรองรับอุปกรณ์เครือข่ายในแต่ละชั้น

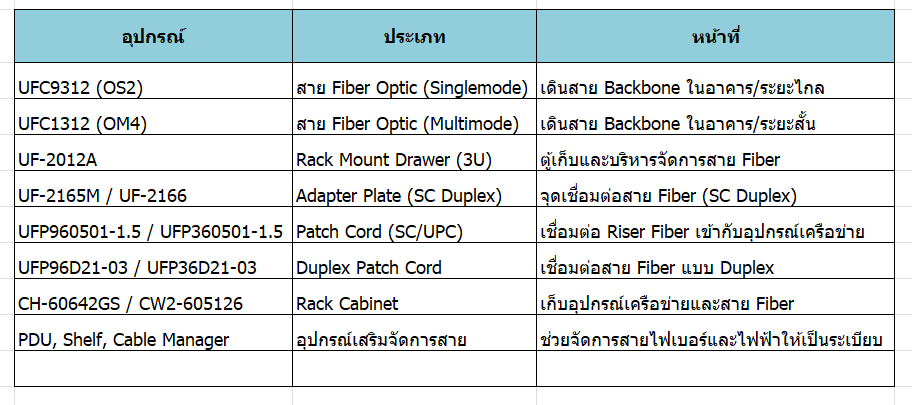

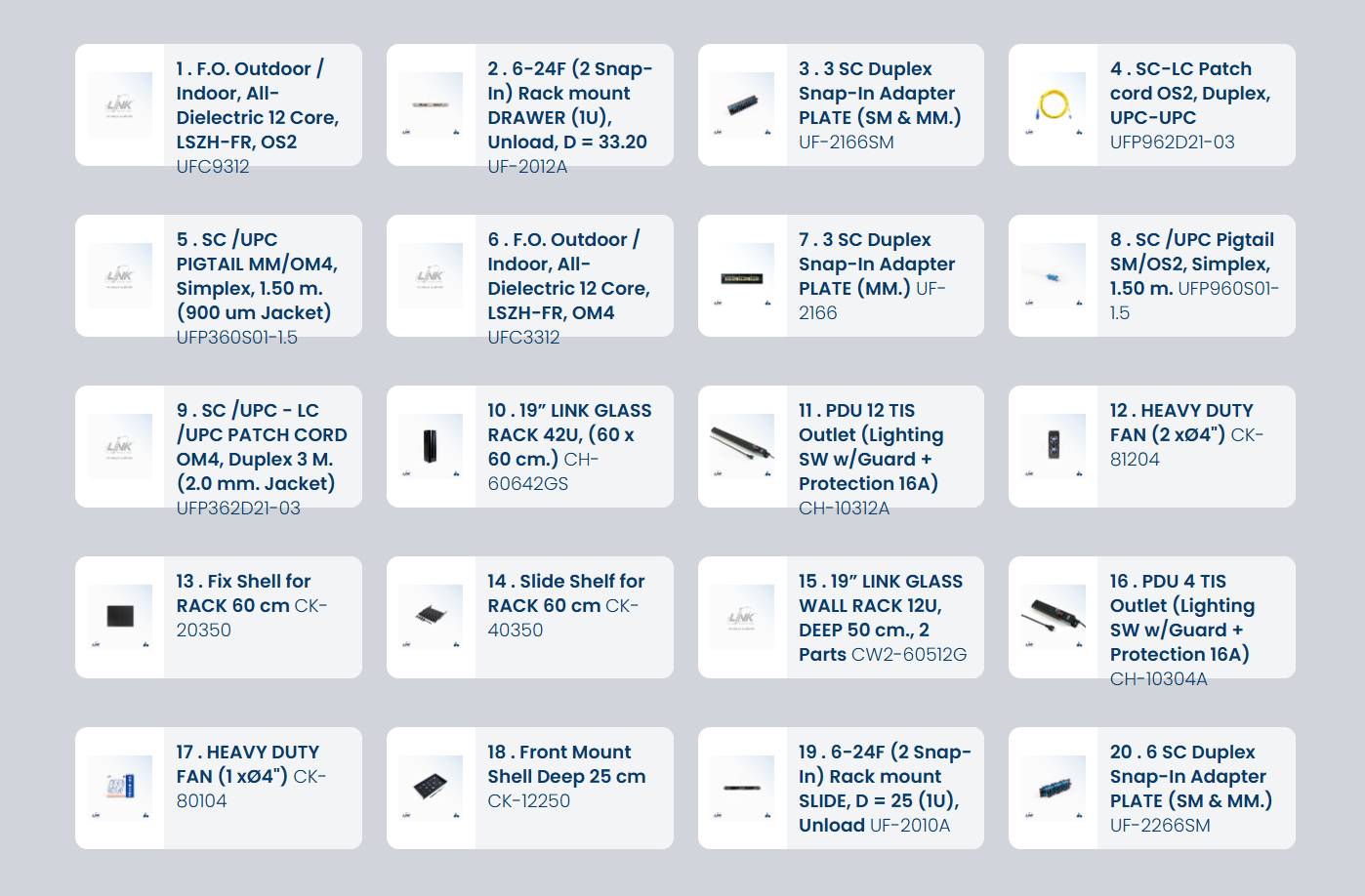

🔹 อุปกรณ์สำคัญ

สายไฟเบอร์หลัก (Backbone/Riser Cable)

UFC9312 (OS2) → เดินสาย Singlemode สำหรับงานระยะไกล

UFC1312 (OM4) → เดินสาย Multimode สำหรับงานในอาคาร/ระยะสั้น

ตู้และอุปกรณ์จัดการสาย (Fiber Rack & Drawer)

UF-2012A → ตู้จัดเก็บสาย (Rack Mount Drawer 3U)

Adapter Plate (UF-2165M / UF-2166) → ช่องเสียบ Duplex SC

สายเชื่อมต่อ (Patch Cord / Pigtail)

UFP960501-1.5 / UFP360501-1.5 → SC/UPC Patch Cord

UFP96D21-03 / UFP36D21-03 → Duplex Patch Cord (OS2/OM4)

Rack & Cabinet (Option)

CH-60642GS, CW2-605126 → Rack Cabinet แบบ 42U / 22U

พร้อมอุปกรณ์เสริม เช่น Power Distribution Unit (PDU), Shelf, Cable Manager

🔹 วิธีการเดินสาย (Step by Step)

ลากสาย Riser (OS2/OM4) จากชั้นล่างสุดขึ้นไปตามแนว Vertical Shaft ของอาคาร

→ เป็นเส้น Backbone เชื่อมทุกชั้นเข้าด้วยกัน

เข้าสายเข้าตู้ Rack (UF-2012A) ในแต่ละชั้น

→ ใช้ Adapter Plate (SC Duplex) เป็นจุดรวมสาย

ต่อสาย Pigtail / Patch Cord

→ เชื่อมต่อจาก Riser เข้าสู่อุปกรณ์เครือข่าย (Switch, OLT, Router ฯลฯ)

จัดการสายและป้องกัน

→ ใช้ตู้ Rack, Cable Management, PDU เพื่อความเรียบร้อยและปลอดภัย

ทดสอบสาย

→ ใช้ OTDR หรือ Power Meter ตรวจสอบ Loss ก่อนใช้งานจริง

👉 สรุปง่าย ๆ:

สาย Riser Fiber ถูกเดินขึ้นกลางอาคาร → แยกเข้าตู้ FDF ในแต่ละชั้น → เชื่อมด้วย Patch Cord → จัดการสายใน Rack → พร้อมใช้งานกับอุปกรณ์เครือข่าย
