CAT5E Cabling Solution

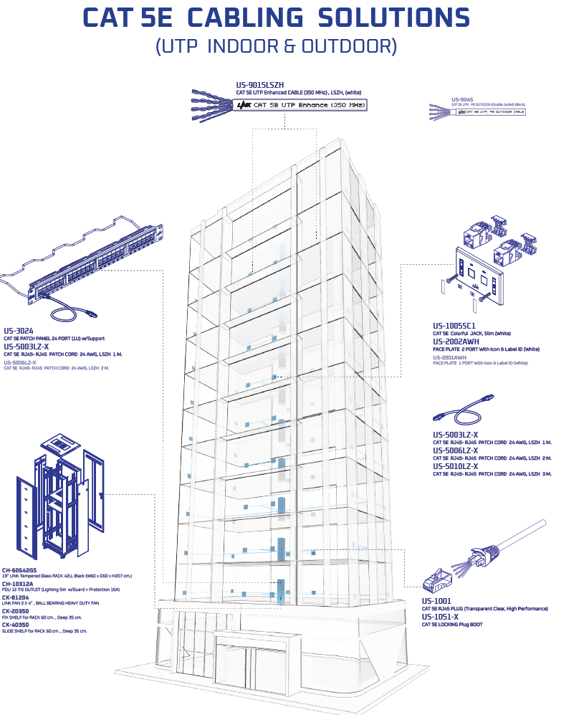

จากรูปเป็นแผนผังการเดินสาย CAT 5E UTP ภายในอาคาร (Indoor & Outdoor) โดยมีการใช้ส่วนประกอบหลักหลายอย่าง ผมสรุปขั้นตอนและลำดับการติดตั้งให้เข้าใจง่ายดังนี้ครับ:

🏢 ขั้นตอนการเดินสาย CAT 5E

1. สายสัญญาณหลัก (Backbone Cable)

   • ใช้สาย US-90LSZH (CAT 5E UTP Enhanced 350 MHz, LSZH) เดินจากชั้นต่าง ๆ ของอาคารเข้ามายังตู้ Rack

2. ตู้ Rack และอุปกรณ์จัดเก็บสาย

   • ใช้ ตู้ Rack รุ่น CH-60648S5 (19” Rack, ขนาด H:207 cm) สำหรับรวมสายทุกชั้น

   • ภายในตู้มี Option เสริม เช่น Shelf, พัดลมระบายอากาศ (CK-8120L, CK-8450S) และอุปกรณ์ยึดสาย

3. Patch Panel

   • ใช้ US-3024 (CAT 5E Patch Panel 24 Port UTP with Support) สำหรับรวมสายหลักจากแต่ละชั้นเข้าสู่จุดกระจาย

4. สาย Patch Cord

   • ใช้สายสำเร็จหัว (RJ45-RJ45) เช่น

     • US-5003LZ-X (1 เมตร)

     • US-5006LZ-X (2 เมตร)

     • US-5010LZ-X (3 เมตร)

   • สำหรับเชื่อมต่อระหว่าง Patch Panel → Switch หรือ Faceplate → อุปกรณ์ปลายทาง

5. Faceplate & Keystone Jack

   • ใช้ US-1005SCJ (CAT 5E Jack, Slim) ใส่เข้ากับ US-D002AWH (Faceplate 2 Port, มี L-Label ID)

   • ติดตั้งตามจุดใช้งานในแต่ละชั้น เช่น ห้องทำงาน, จุด LAN Outlet

6. หัวต่อ RJ45 และ Boot

   • ใช้ US-1001 (RJ45 Plug Transparent High Performance) และ US-1051-X (Locking Plug Boot)

   • สำหรับเข้าหัวสาย LAN ที่ปลายด้านใช้งาน

7. อุปกรณ์เครื่องมือเสริม (Option)

   • TL-1103R คีมเข้าหัว

   • TL-3116 เครื่องกด Keystone

   • US-801LS เครื่องทดสอบสาย LAN

   • TG-1302A เครื่องวัดความยาวและทดสอบสาย

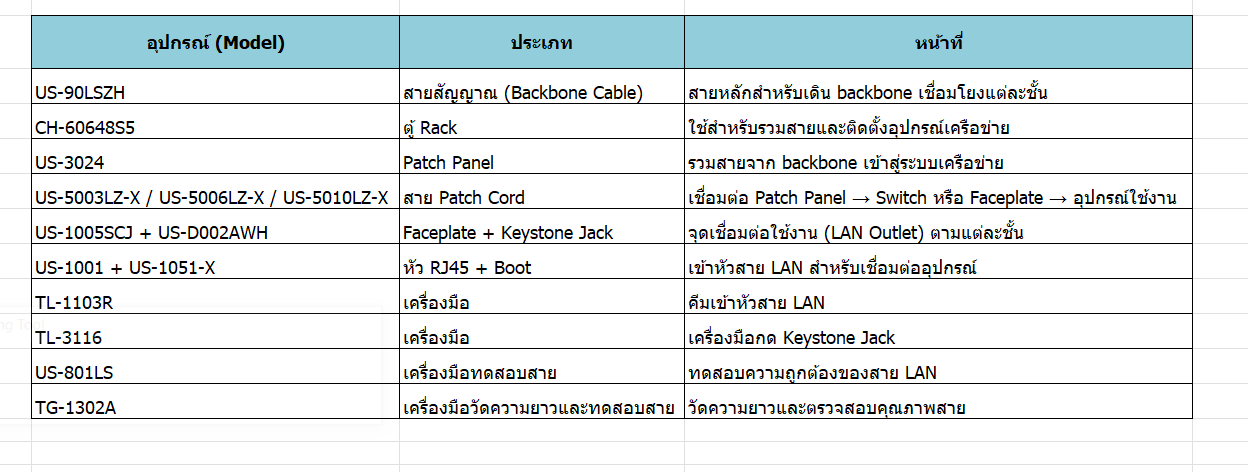

🔗 สรุปเส้นทางการเดินสาย

• สาย Backbone (US-90LSZH) เดินจากแต่ละชั้น → รวมเข้าตู้ Rack

• ตู้ Rack + Patch Panel ทำหน้าที่รวมและจัดระเบียบสาย

• สาย Patch Cord เชื่อม Patch Panel → Switch และ Faceplate → อุปกรณ์ใช้งาน

• Faceplate + Keystone Jack ติดตั้งตามจุดใช้งาน ปลายทางต่อเข้าคอมพิวเตอร์, โทรศัพท์ IP หรืออุปกรณ์เน็ตเวิร์ก

• RJ45 Plug + Boot ใช้เข้าหัวสายที่ต่อเข้ากับอุปกรณ์โดยตรง
