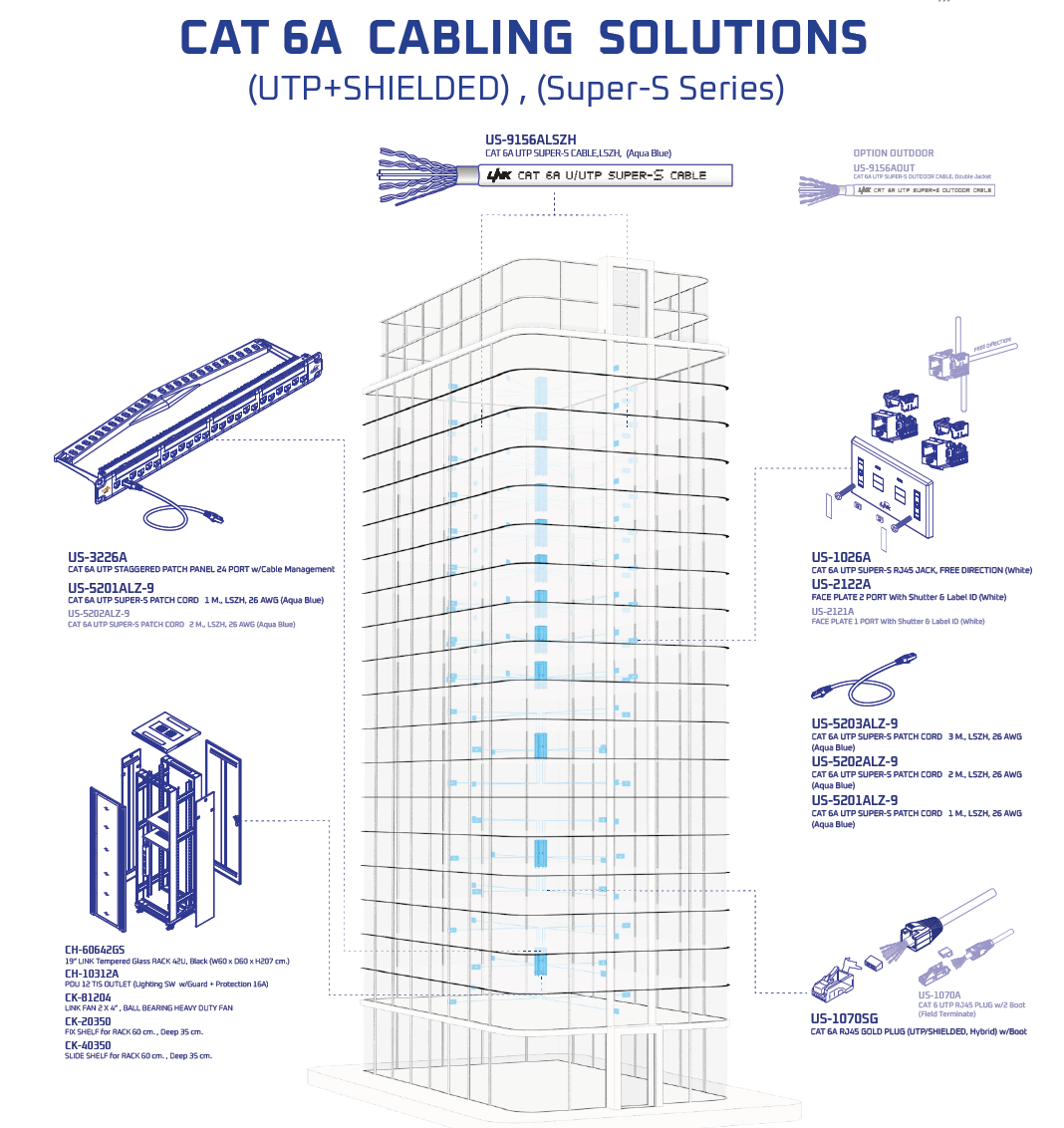

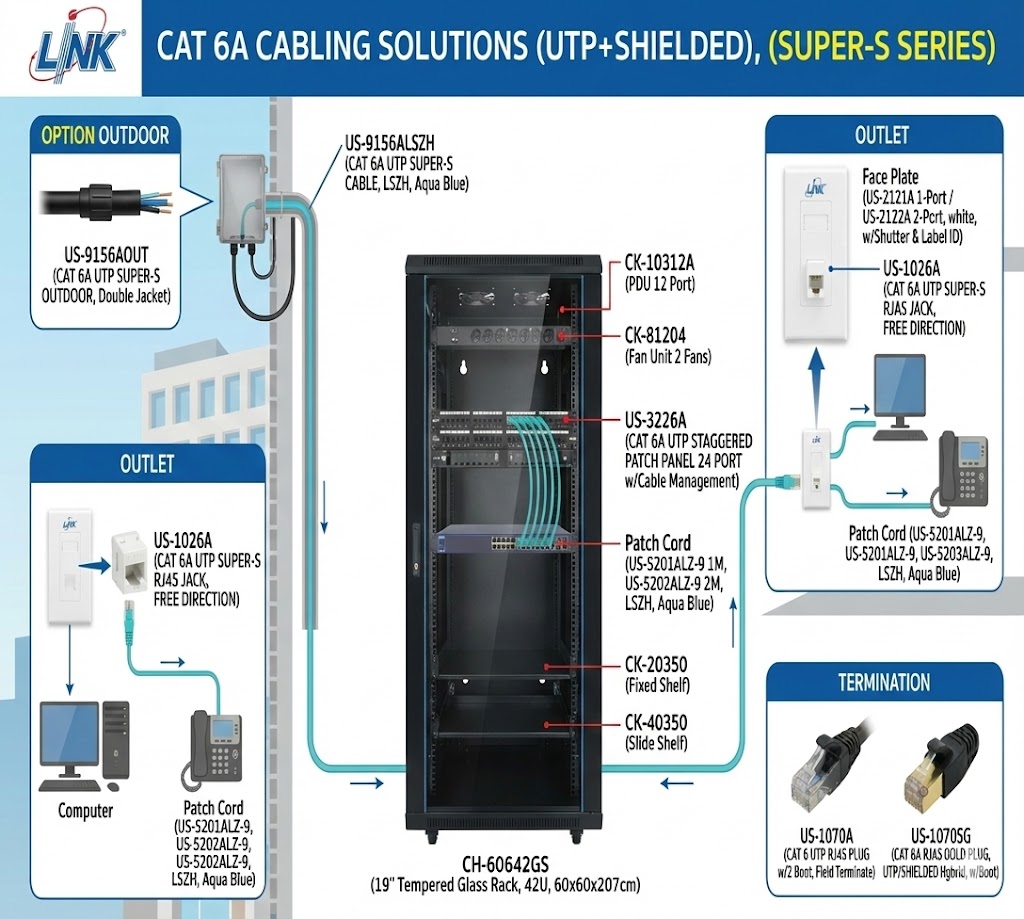

CAT6A Cabling Solutions (UTP+Shielded) , (Super-S Series)

สรุปขั้นตอนการเดินสายดังนี้:

🔹 1. สายหลัก (Backbone Cabling)

• ใช้สาย US-9156ALSZH (CAT 6A U/UTP Super-S Cable, Aqua Blue) เดินจากห้อง MDF/Server Room ลงไปที่ IDF แต่ละชั้น

• ถ้ามีการเดินภายนอกอาคาร ใช้สาย US-915GA5OUT (Outdoor Cable)

🔹 2. อุปกรณ์รวมสาย (Rack & Patch Panel)

• Rack (CH-606/625) สำหรับติดตั้งอุปกรณ์เครือข่าย

• ภายในติดตั้ง:

  • Patch Panel (US-3226A, 24 Port) สำหรับรวมสายจากแต่ละชั้น

  • อุปกรณ์เสริมเช่น PDU, Fan, Shelf, Slide Rail เพื่อการจัดการและระบายความร้อน

🔹 3. การเชื่อมต่อภายใน Rack

• สาย Backbone → เข้าสู่ Patch Panel

• จาก Patch Panel → เชื่อมต่อเข้ากับ Switch / Router ด้วย Patch Cord (US-5201ALZ-9, US-5202ALZ-9, US-5203ALZ-9) ความยาว 1–3 เมตร

🔹 4. การกระจายสายไปยังจุดใช้งาน (Horizontal Cabling)

• จาก Patch Panel → เดินสายแนวนอนเข้าสู่ Face Plate (US-2122A / US-2121A) ตามจุดต่าง ๆ ของอาคาร

• ใช้ RJ45 Jack (US-1026A) ติดตั้งใน Face Plate

🔹 5. การเชื่อมต่อปลายทาง (Work Area)

• ที่จุดใช้งาน → ใช้ Patch Cord เชื่อมจาก Face Plate → เข้าสู่อุปกรณ์ปลายทาง เช่น PC, Access Point, IP Phone

• ถ้าต้องการเข้าหัวสายตรง สามารถใช้ US-1070S / US-1070A (RJ45 Gold Plug) ได้

🔹 6. เครื่องมือและอุปกรณ์ทดสอบ (Tool & Tester)

• ใช้เครื่องมือ TL-1106A6A, TL-3116, TX-1302A สำหรับเข้าหัว, ตรวจสอบ และทดสอบคุณภาพสายสัญญาณ

• มี Option อุปกรณ์เสริม เช่น US-3224S (Patch Panel), US-103TFA5 (Termination Tool), US-2324A (Surface Mount Box)

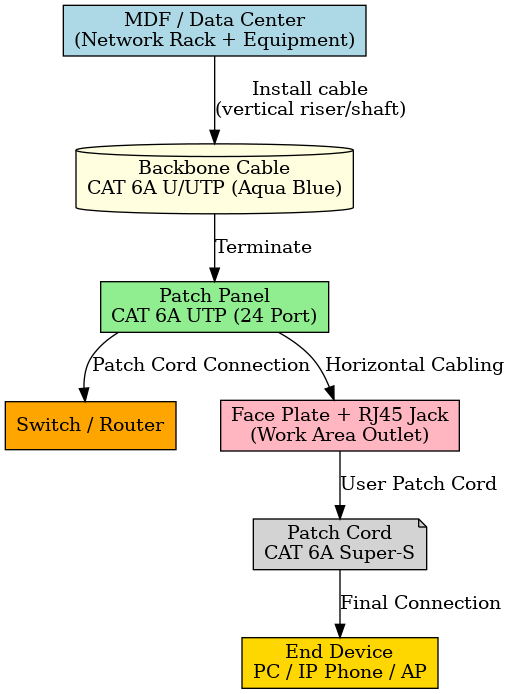

📌 สรุปเส้นทางการเดินสาย

1. MDF/Server Room (Rack) → สาย Backbone → Patch Panel

2. Patch Panel → Switch (ผ่าน Patch Cord)

3. Patch Panel → Face Plate (ผ่านสายหลัก + RJ45 Jack)

4. Face Plate → Patch Cord → อุปกรณ์ปลายทาง (PC, Phone, AP)

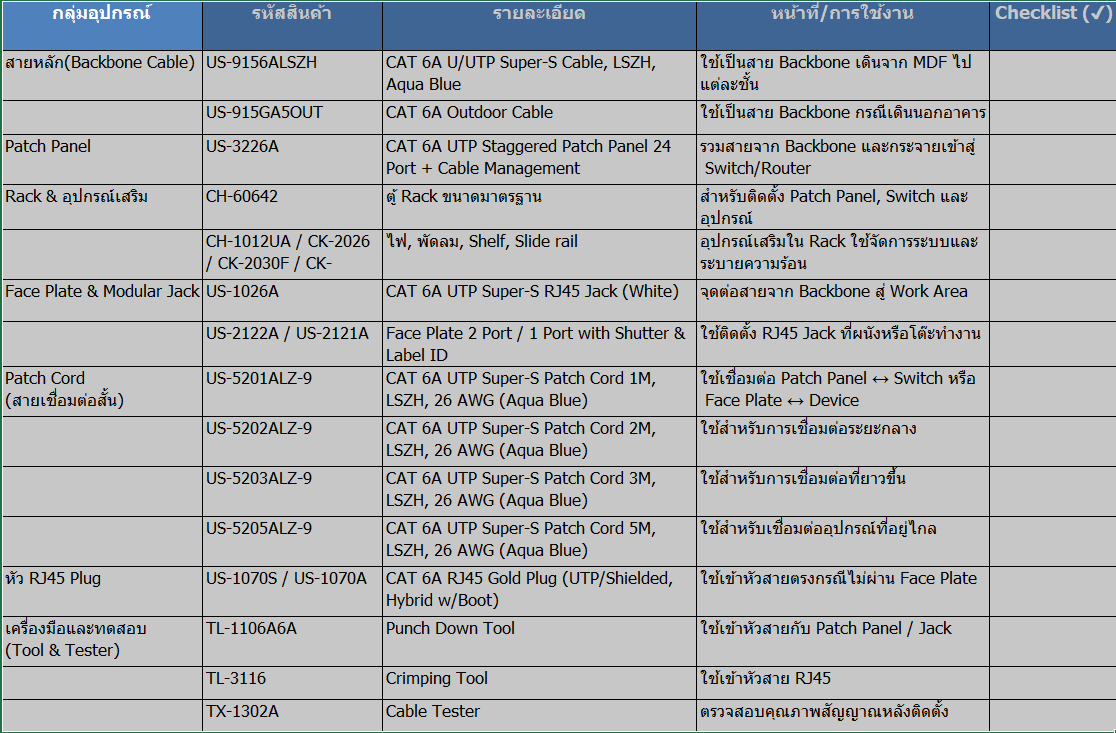

   Checklist
